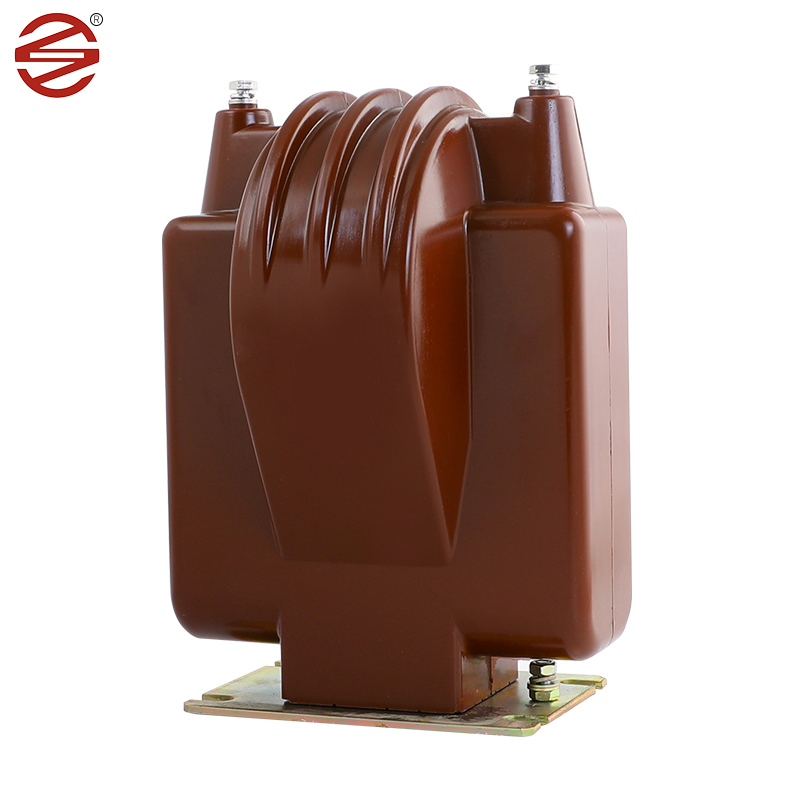

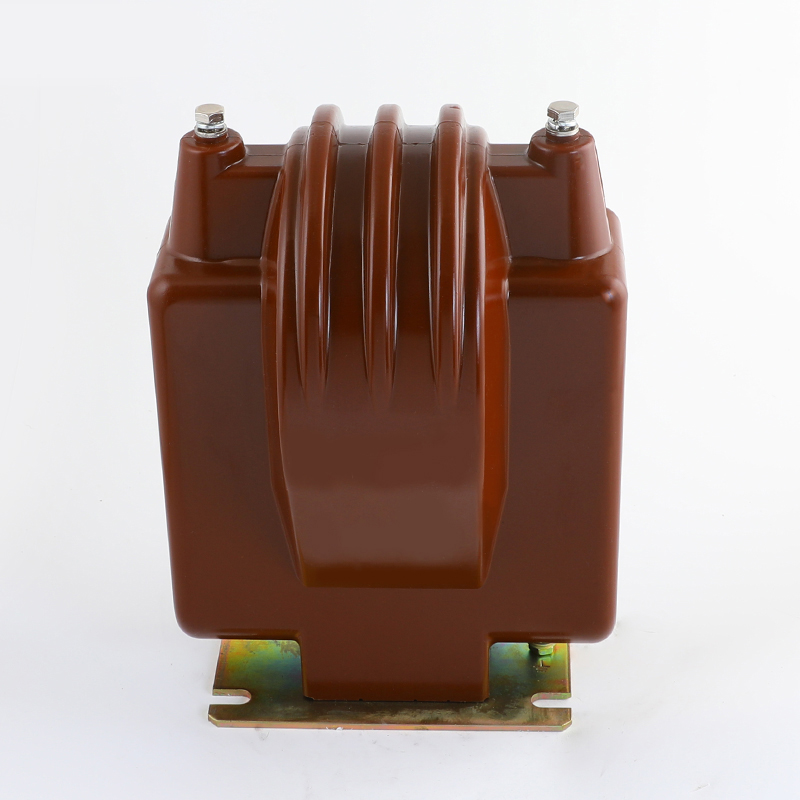

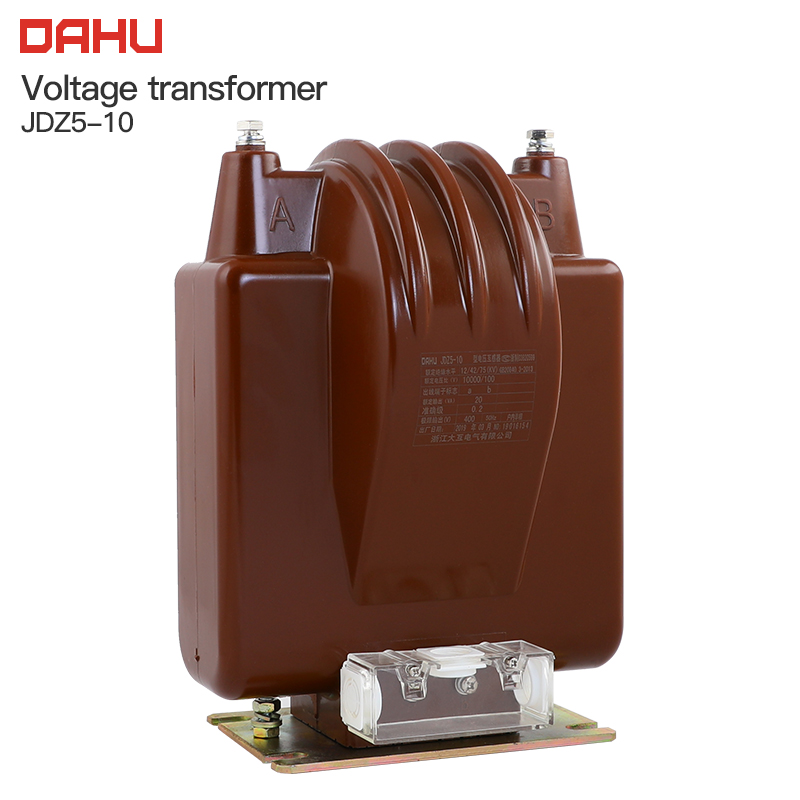

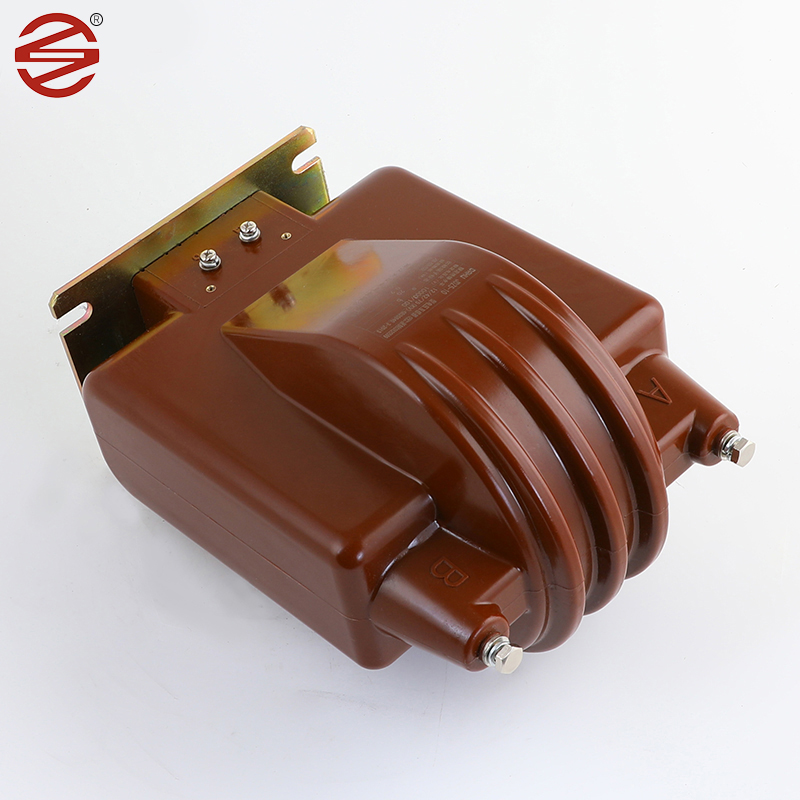

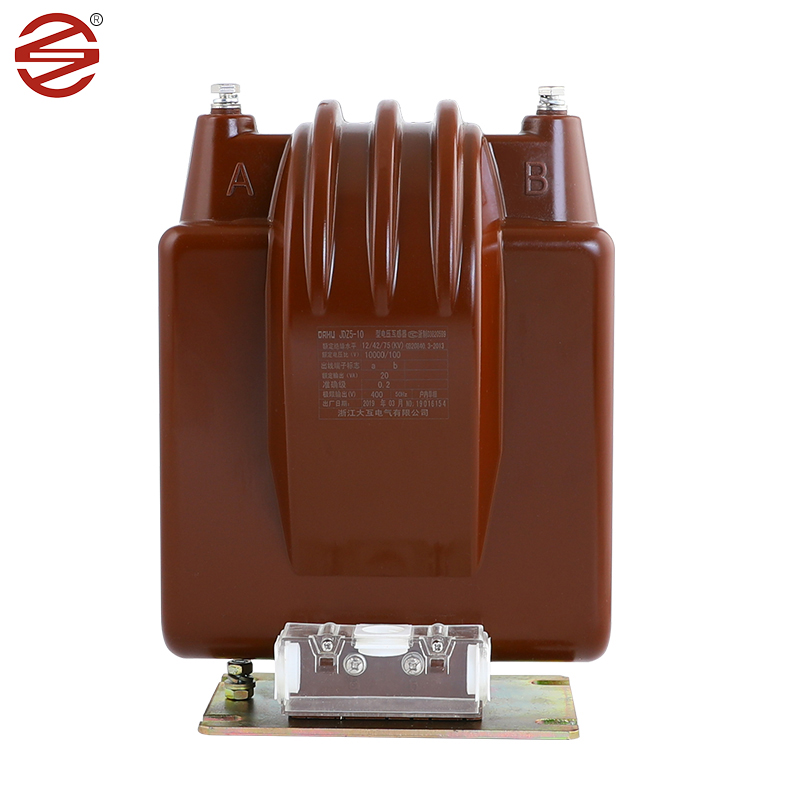

11 kV pt

11 kV PT vyrobená společností Dahu Electric je nepostradatelnou součástí v skříňce vnitřního spínače a je páteří měření napětí, monitorování výkonu a ochrany relé v jednofázových a třífázových střídavých systémech. Jeho drsný design a přesná funkce z něj činí základní prvek při zajišťování bezpečnosti a účinnosti elektrických operací.

Odeslat dotaz

Popis výrobku

Chladované křemíkové ocelové listy: Používá se jako materiál jádra v 11 kV pt.Toto listy jsou válcovány na chladu a mají výjimečné magnetické vlastnosti, včetně vysoké propustnosti a nízké ztráty jádra. Díky těmto vlastnostem jsou vhodné pro transformátory napětí.

Použitím křemíkonových ocelových listů válcovaných na studena jako materiálu na napětí může transformátor napětí dosáhnout účinného přenosu energie, čímž se zvýší celkovou účinnost systému. Ve srovnání s alternativními materiály vykazují křemíkové ocelové listy válcované na studena nižší smyčky hystereze a magnetizační ztráty, což vede ke snížení odpadu na energii a k nižší spotřebě energie.

Epoxidová pryskyřice: Epoxidová pryskyřice má vynikající dielektrické vlastnosti a mechanickou pevnost, je první volbou izolačního materiálu 11 kV PT. Epoxidové odlitky poskytují spolehlivou izolaci, která chrání vnitřní součásti před elektrickým rozkladem a faktory prostředí ..

Měď: Měděné vodiče se obvykle používají pro vinutí v 11 kV PT. Tyto materiály nabízejí vysokou elektrickou vodivost a mechanickou trvanlivost, což umožňuje efektivní přenos signálů napětí při odolání provozních napětí.

Materiál (epoxidová pryskyřice): 11 kV PT používání uzavření z epoxidové pryskyřice, která má vynikající izolační vlastnosti a může zabránit proudu nebo napětí pro provoz bezpečného obvodu. Je také odolný vůči vysokým teplotám a korozi a má dobrý výkon těsnění pro vodotěsné a vlhké schopnosti. Epoxidové transformátory jsou lehčí a snadněji instalují a udržují ve srovnání s transformátory ponořeným olejem.

11 kV Pt nadřazenost

Naše produktové pokovování šroubů a spodní desky dosahuje 8um/min, což je více odolné proti vlhkosti a odolné proti rezipu. Lesk je lepší.

1.	Aplikace	Měření
2.	Instalace	Krytý.
3.	Izolace	Odlitková pryskyřice
4.	Typ	Indukce napětí
5.	Konstrukce	Suchý typ epoxidové pryskyřice obsazení
6.	Počet fází	Singe fáze (1 set = 3 č.)
7.	Frekvence	50 Hz
8.	Namontované namontované	Namontovaná podpora na struktuře portálu
9.	Systémové primární jmenovité napětí	11 kV (fáze do fáze)
10.	Primární maximální napětí systému	12 kV (fáze do fáze)
11.	Systémové pozemšťany	Účinně uzemněný
12.	Základní izolace (impuls odolávat Napětí)	75 kV
13.	Frekvence výkonu vydrží napětí	28 kV
14.	Neutrální konec primárního vinutí, pro Přímé připojení k zemi	Izolováno tak, aby vydrželo 10 kV Nízkofrekvenční test.
15.	Typ sekundárního vinutí	Jediné vinutí
16.	Poměr transformace	11 kV // 3/0,11 kV/3
17.	Vzdálenost strašidelných	25 mm/kV (minimum)
18.	Hodnocené sekundární zátěž	7,5 až 10 VA
19.	Faktor omezení napětí	1,2 kontinuální a 1,5 po dobu 30 sekund
20.	Třída přesnosti	0,2 pro měření.
21.	Norma	Design, výroba, testování, instalace a Výkon musí být v souladu s nejnovějším Vydání IEC 61869-1 a IEC 61869-3.
