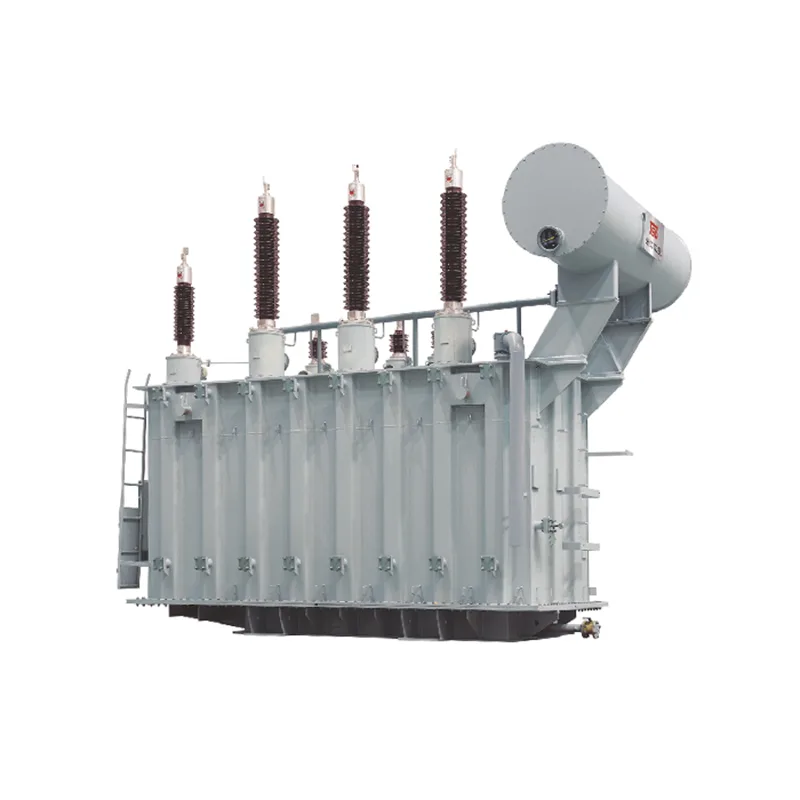

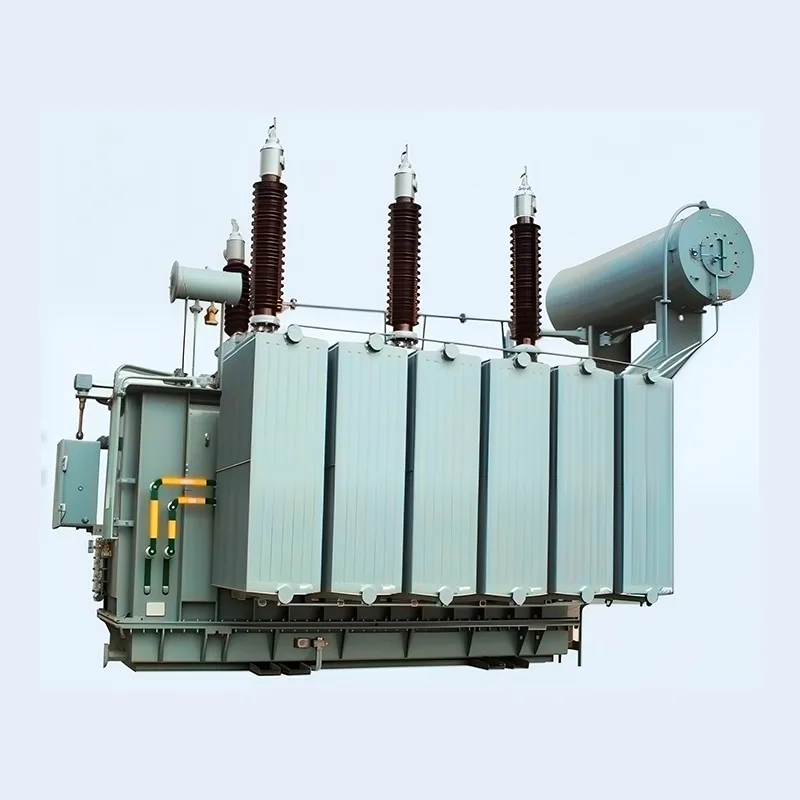

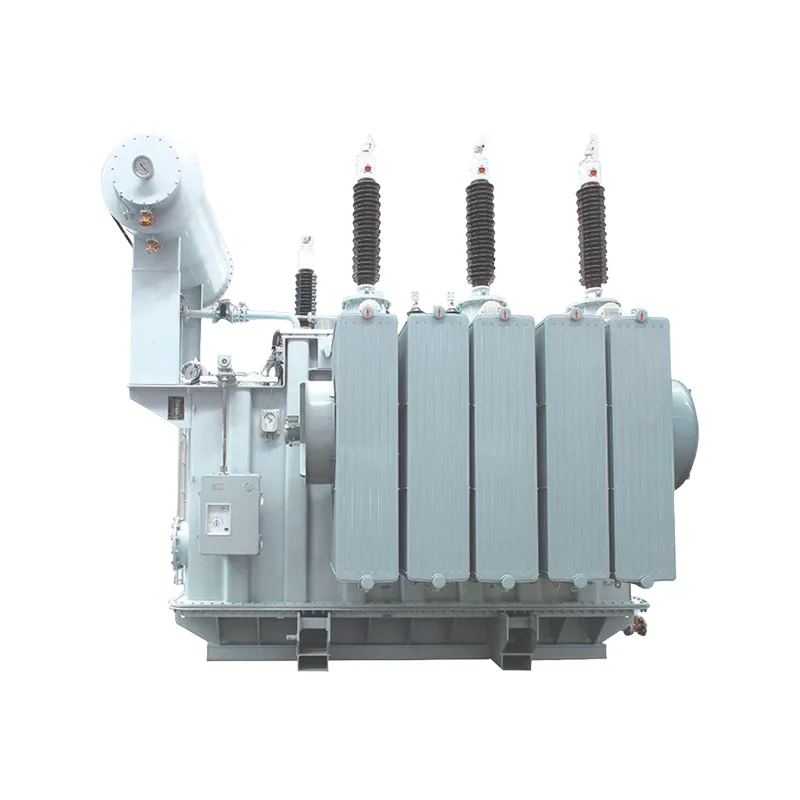

Výkonový transformátor 110KV v olejové lázni

Dahu Electric je profesionální výrobce a dodavatel výkonových transformátorů ponořených do oleje 110KV v Číně. Tento produkt je vysoce stabilní, cenově výhodný a spolehlivý ve výkonu a je vhodný pro elektrárny, rozvodny i velké průmyslové, důlní a petrochemické podniky.

Odeslat dotaz

Popis výrobku

Podrobnosti o produktu

1. Vysokotlaký transformátor, používejte japonský analytický software Toshiba a jedinečné postupy výpočtu a ověřování naší společnosti. Abychom zajistili výkon produktu, navrhujeme a testujeme jádro výkonového transformátoru ponořeného do oleje 110KV, cívku, tělo stroje, olověný drát, olejovou nádrž a další části stroje.

2. Náš výrobek SSZ11-40000/110 prošel zkratovou únosností a všemi rutinními typovými zkouškami Národního střediska pro dohled a kontrolu kvality transformátorů.

3. Tento výrobek má vlastnosti stability, hospodárnosti, spolehlivosti a ochrany životního prostředí a je vhodný pro elektrárny, rozvodny a velké průmyslové, důlní a petrochemické podniky.

Výhody produktu

1、Plně utěsněná a izolovaná konstrukce může zaručit bezpečnost osoby.

2、Ekonomické a efektivní pro snížení ztrát sítě a provozních nákladů.

3、110KV olejový napájecí transformátor se nepoužívá pouze pro kruhovou síť, ale také pro terminál.

4、Nízké ztráty, nízká hlučnost, vynikající výkon.

5、Nízká teplota, schopnost přetížení.

6, Transformátor má speciální strukturu a jeho vynikající předností je vysoká kvalita.

Technický parametr

6300kVA~120000kVA dvouvinutý transformátor s NVTC

Jmenovitá kapacita (kVA)	Jmenovité napětí a rozsah odběru			Vektor skupina	Ne-loa špatný proud (%)	Impedanční napětí (%)	Ztráty naprázdno (kW)	Na ztrátách zatížení (kW)
Jmenovitá kapacita (kVA)	Vysoká vokage	Rozsah klepání	Nízké napětí	Vektor skupina	Ne-loa špatný proud (%)	Impedanční napětí (%)	Ztráty naprázdno (kW)	Na ztrátách zatížení (kW)
6300	110 121	*2x2,5%	6.3, 6.6, 10.5,11	YNd11	0.77	10.5	9.3	36
8000					0.77		11.2	45
10000					0.72		13.2	53
12500					0.72		15.6	63
16000					0.67		18.8	77
20000					0.67		22	93
25000					0.62		26	110
31500					0.6		30.8	133
40000					0.56		36.8	156
50000					0.52		44	194
63000					0.48		52	234
75000					0.42		59	278
90000					0.38	12-14	68	320
120000					0.34	12-14	84.8	397

6300kVA~100000kVA třívinutý transformátor s NVTC

Hodnoceno kapacita (kVA)	Jmenovité napětí a rozsah odběru			Vektor grOA	Ne-lond kyret (%)	Impedanční napětí (%)		Naprázdno ztráty (kW)	Při zatížení ztráty (kW)
Hodnoceno kapacita (kVA)	Vysoké napětí	Střední napětí	Nízké napětí	Vektor grOA	Ne-lond kyret (%)	Krok nahoru	Sestup dolů	Naprázdno ztráty (kW)	Při zatížení ztráty (kW)
6300	110=2* 2,5 %, 121 *2x2,5%	35,38,5	6.3, 6.6, 10.5,11	YNyn0d11	0.82	HV-MV: 17,5-18,5 HV-LV: 10,5 MV~LV:6,5	HV-MV:10,5 HV-LV: 17,5-18,5 MV-LV: 6,5	11.2	47.0
8000					0.78			13.2	56.0
10000					0.74			15.8	66.0
12500					0.70			18.4	78.0
16000					0.66			22.4	95.0
20000					0.65			26.4	112.0
25000					0.6			30.8	133.0
31500					0.6			36.8	157.0
40000					0.55			43.6	189.0
50000					0.55			52.0	225.0
63000					0.50			61.6	270.0
75000					0.50			70.2	307.7
80000					0.50			73.7	323.0
100000					0.50			87.1	381.8

6300kVA~100000kVA dvouvinutý transformátor s OLTC

Hodnoceno kapacita (kVA)	Jmenovité napětí a dosah			Vektor skupina	Ne-oad aktuální (%)	Impedanční přepínání (%)	Ztráty bez ztráty (kW)		Na ztrátách zatížení (kW)
	Highveitage	Rozsah klepání	Nízké napětí 0
6300	110	*8x 1,25 %	6.3, 6.6, 10.5.11	YNd11	0.8	10.5	10		36
8000					0.8		12		45
10000					0.74		14.2		53
12500					0.74		16.8		63
16000					0.69		20.2		77
20000					0.69		24		93
25000					0.64		28.4		110
31500					0.64		33.8		133
40000					0.58		40.4		156
50000					0.58		47.8		194
63000					0.52		56.8		234

75000
					0.63			64.7	266.7
80000					0.63			67.9	297.9
100000					0.63			80.3	330.9

6300kVA~100000kVA třívinutý transformátor s OLTC

Hodnoceno kapacita (kVA)	Jmenovité napětí a rozsah odběru			Vektor skupina	Naprázdno proud (%)	Impedanční napětí (%)	Naprázdno ztráty (kW)	Při zatížení ztráty (kW)
Hodnoceno kapacita (kVA)	Highvcitage	Střední napětí	Nízká hodnota	Vektor skupina	Naprázdno proud (%)	Impedanční napětí (%)	Naprázdno ztráty (kW)	Při zatížení ztráty (kW)
6300	110±8x 12,5 %	35,37,38,5	6.3, 6.6, 10.5.11	YNyn0d11	0.95	HV-MV:10,5 HV-LV: 17,5~18,5 MV-LV: 6,5	12.0	47
8000					0.95		14.4	56
10000					0.89		17.1	66
12500					0.89		20.2	78
16000					0.84		24.2	95
20000					0.84		28.6	112
25000					0.78		33.8	133
31500					0.78		40.2	157
40000					0.73		48.2	189
50000					0.73		56.9	225
63000					0.67		67.7	270
75000					0.84		77.2	307.7
80000					0.84		81.0	323
100000					0.84		95.7	381.8
