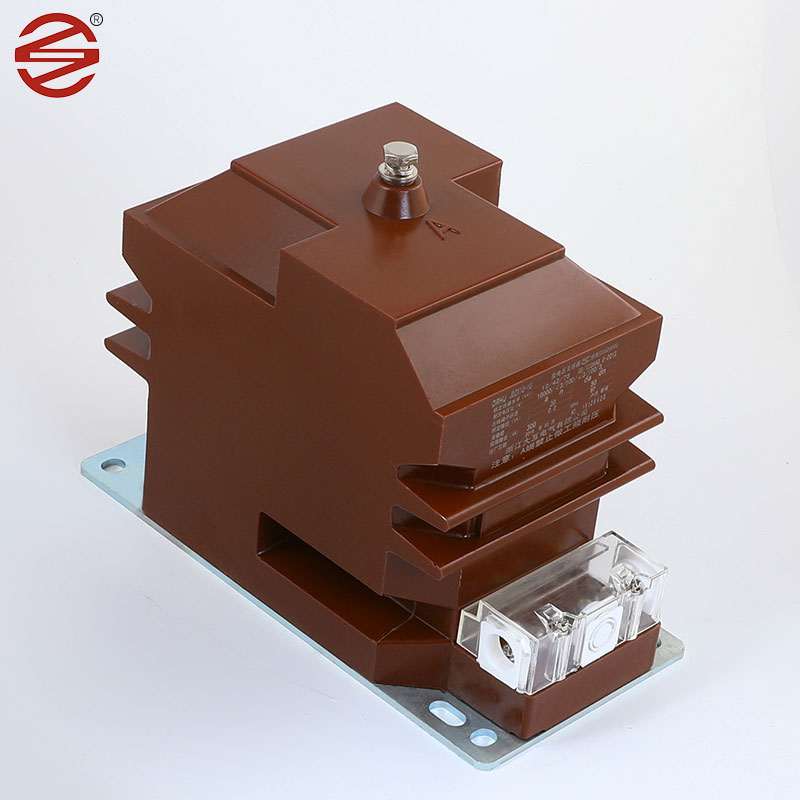

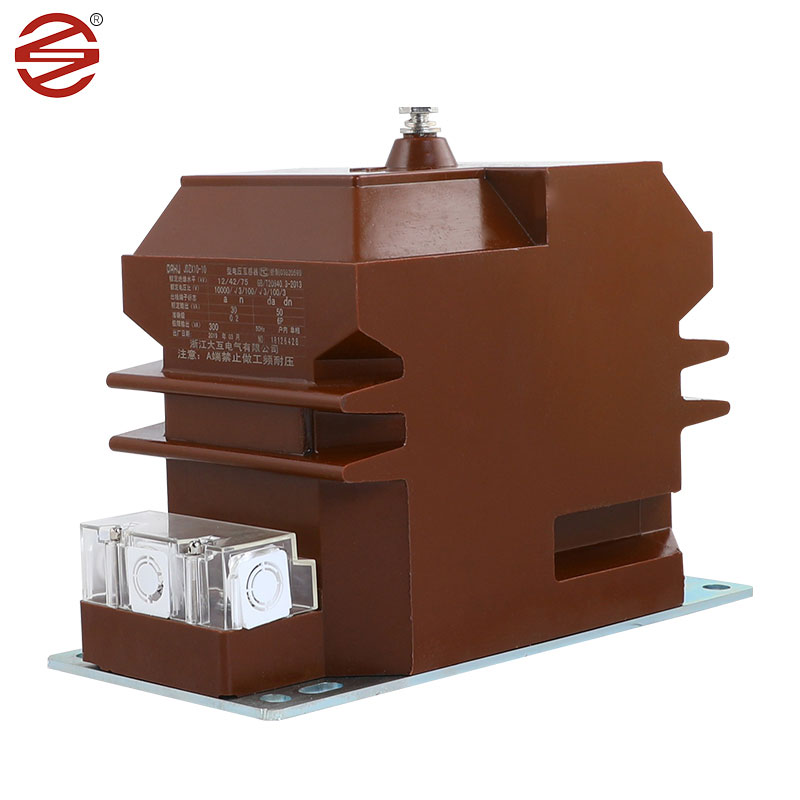

Vnitřní transformátor napětí

Vnitřní napěťový transformátor vyrobený společností Dahu Electric je nepostradatelnou součástí v rámci vnitřních přepínacích skříní, která slouží jako páteř pro měření proudu, monitorování elektrické energie a ochranná relé napříč jednofázovými a třífázovými střídavými systémy. Jeho robustní design a přesná funkce z něj činí základní prvek při zajišťování bezpečnosti a účinnosti elektrických operací.

Odeslat dotaz

Popis výrobku

Listy z křemíkových ocelových listů válcovaných na studena: Transformátor vnitřního napětí obvykle používá jako jádro listy křemíkového oceli válcované na studena. Tyto materiály jsou válcovány na studené a mají vynikající magnetické vlastnosti, jako je vysoká propustnost a nízká ztráta jádra, díky čemuž jsou ideální pro současné transformátory. Použitím studeného válcovaného křemíkového ocelového listu jako materiálu jádra může současný transformátor dosáhnout účinného přenosu energie, čímž se zlepšuje účinnost systému. Ve srovnání s jinými materiály mají křemíkové ocelové listy válcované za studena nižší smyčky hystereze a magnetizační ztráty, což znamená méně odpadu na energii a nižší spotřebu energie.

Epoxidová pryskyřice: Epoxidová pryskyřice má vynikající dielektrické vlastnosti a mechanickou pevnost, je první volbou izolačního materiálu vnitřního napětí transformátoru. Epoxidové odlitky poskytují spolehlivou izolaci, která chrání vnitřní součásti před elektrickým rozkladem a faktory prostředí ..

Měď: Měděné vodiče se obvykle používají pro vinutí v transformátoru vnitřního napětí. Tyto materiály nabízejí vysokou elektrickou vodivost a mechanickou trvanlivost, což umožňuje efektivní přenos současných signálů při odolání provozních napětí.

Materiál (epoxidová pryskyřice): Transformátor vnitřního napětí používá kryty z epoxidové pryskyřice, která má vynikající izolační vlastnosti a může zabránit proudu nebo napětí pro provoz bezpečného obvodu. Je také odolný vůči vysokým teplotám a korozi a má dobrý výkon těsnění pro vodotěsné a vlhké schopnosti. Epoxidové transformátory jsou lehčí a snadněji instalují a udržují ve srovnání s transformátory ponořeným olejem.

Nadřazenost produktu

Naše produktové pokovování šroubů a spodní desky dosahuje 8um/min, což je více odolné proti vlhkosti a odolné proti rezipu. Lesk je lepší.

1.	Aplikace	Měření
2.	Instalace	Krytý.
3.	Izolace	Odlitková pryskyřice
4.	Typ	Indukce napětí
5.	Konstrukce	Suchý typ epoxidové pryskyřice obsazení
6.	Počet fází	Singe fáze (1 set = 3 č.)
7.	Frekvence	50 Hz
8.	Namontované namontované	Namontovaná podpora na struktuře portálu
9.	Systémové primární jmenovité napětí	11 kV (fáze do fáze)
10.	Primární maximální napětí systému	12 kV (fáze do fáze)
11.	Systémové pozemšťany	Účinně uzemněný
12.	Základní izolace (impuls odolávat Napětí)	75 kV
13.	Frekvence výkonu vydrží napětí	28KV
14.	Neutrální konec primárního vinutí, pro Přímé připojení k zemi	Izolováno tak, aby vydrželo 10 kV Nízkofrekvenční test.
15.	Typ sekundárního vinutí	Jediné vinutí
16.	Poměr transformace	11 kV/3/0,11 kV/v3
17.	Vzdálenost strašidelných	25 mm/kV (minimum)
18.	Hodnocené sekundární zátěž	7,5 až 10 VA
19.	Faktor omezení napětí	1,2 kontinuální a 1,5 po dobu 30 sekund
20.	Třída přesnosti	0,2 pro měření.
21.	Norma	Design, výroba, testování, instalace a Výkon musí být v souladu s nejnovějším Vydání IEC 61869-1 a IEC 61869-3.
