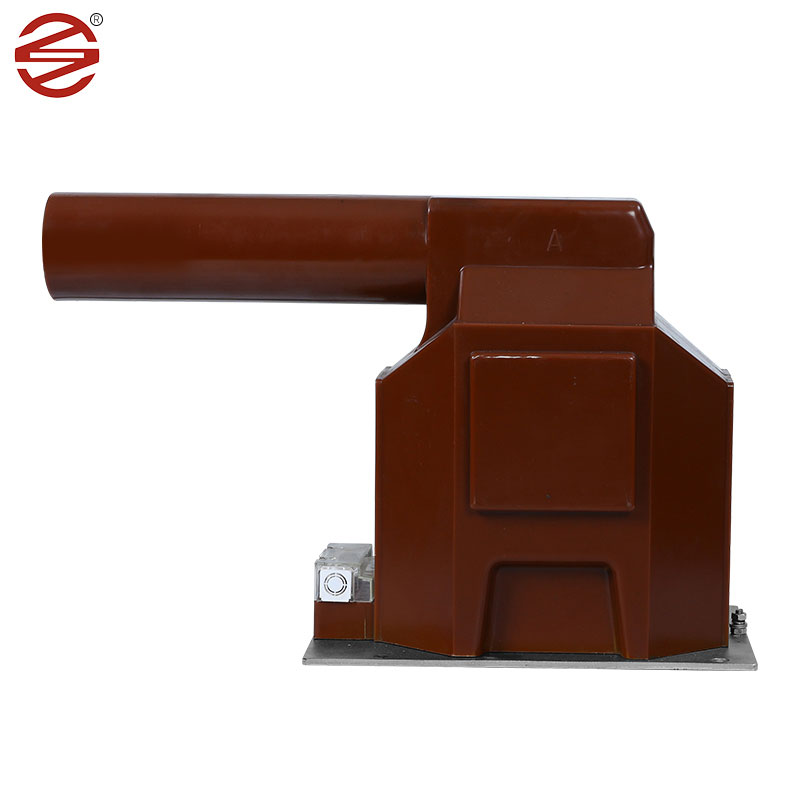

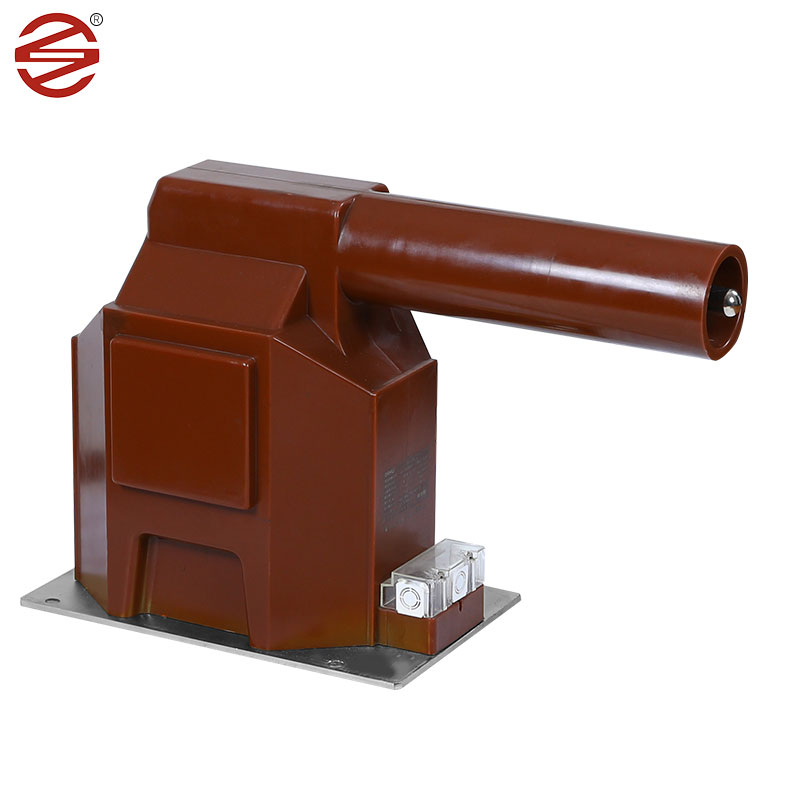

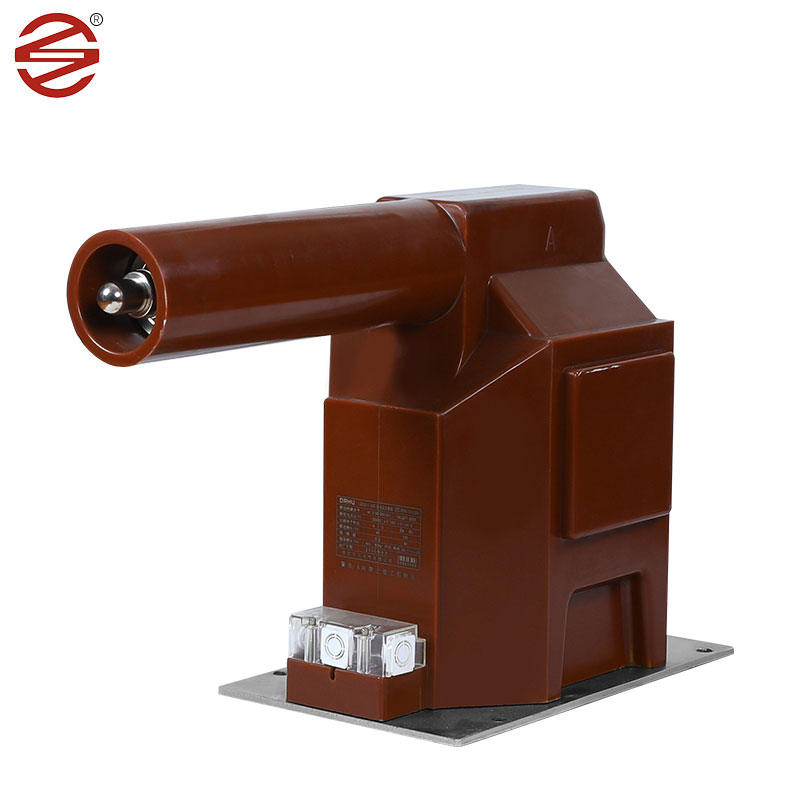

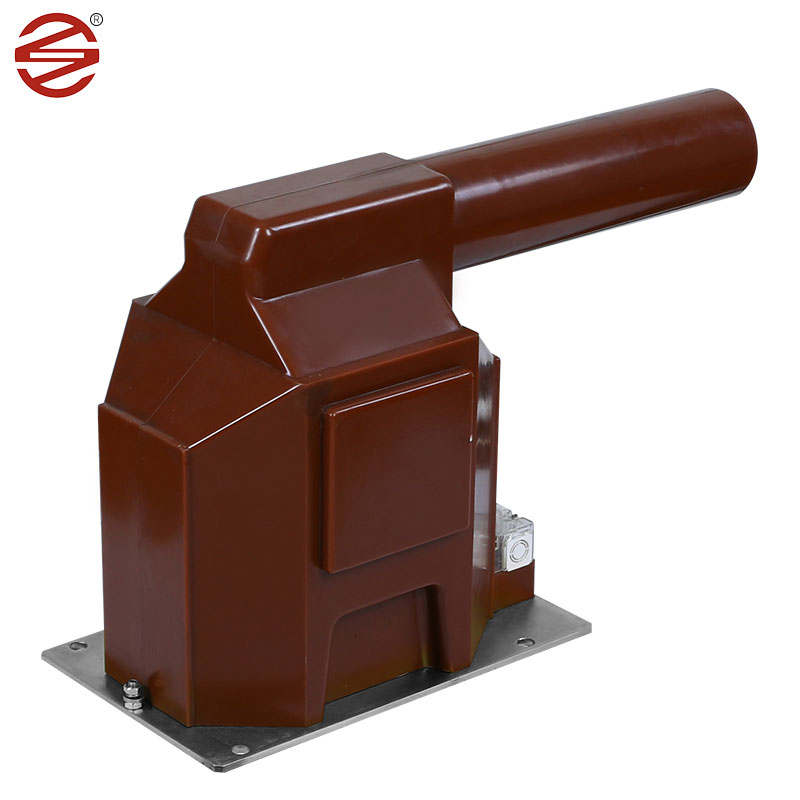

Transformátor středního napětí

Střední napěťový transformátor vyrobený společností Dahu Electric je nezbytnou součástí v rámci vnitřních přepínacích skříní a hraje klíčovou roli v moderních elektrických systémech. Měří nejen napětí, ale také provádí důležité úkoly, jako je monitorování elektrické energie a zajišťuje hladký provoz ochranných relé v jednofázových i třífázových střídavých systémech.

Odeslat dotaz

Popis výrobku

Kromě svých funkčních schopností je transformátor středního napětí z Dahu Electric známý pro svůj závazek ke kvalitě a inovacím. Zahrnuje pokročilé funkce, podstupuje přísné testování a vyhovuje průmyslovým standardům a zajišťuje spolehlivý výkon.

Chladově válcovaný křemíkový ocelový list: Díky svým vynikajícím magnetickým vlastnostem se široce používá jako materiál jádra transformátoru středního napětí v energetickém průmyslu. List Silicon Steel s válcovanou studenou má vlastnosti vysoké propustnosti a nízké ztráty jádra, díky čemuž má vynikající výkon přenosu energie. Jsou schopni efektivně provádět magnetická pole, převádět elektrickou energii na magnetickou energii a přenášet ji na jiná elektrická zařízení.

Epoxidová pryskyřice: Epoxidová pryskyřice je široce používaný materiál s vynikajícími dielektrickými vlastnostmi a mechanickou pevností. Obzvláště vhodné jako primární izolační materiál transformátoru středního napětí. Dielektrické vlastnosti epoxidových pryskyřic se vztahují k jejich schopnosti odolat toku napětí, což je nezbytné pro zajištění bezpečného a efektivního provozu elektrických zařízení. Díky vysoké dielektrické pevnosti mohou epoxidové pryskyřice vydržet vysoké úrovně napětí, aniž by se rozpadaly, což z nich činí ideální pro izolaci transformátoru napětí.

Epoxidová lití je epoxidová pryskyřice nalita do formy, aby zajistila spolehlivou izolaci pro napěťový transformátor. Proces lití zajišťuje jednotnou a bezproblémovou izolační vrstvu, která účinně zabraňuje elektrickému rozpadu a úniku. Izolace navíc blokuje také vlhkost, prach, chemikálie a další faktory prostředí, což dále zvyšuje ochranu vnitřních složek. Tato metoda výroby zaručuje kvalitu a spolehlivost odlitků, což z ní činí jeden z běžně používaných izolačních materiálů v energetickém průmyslu.

Měď: Měděné vodiče se obvykle používají pro vinutí v transformátoru středního napětí. Tyto materiály nabízejí vysokou elektrickou vodivost a mechanickou trvanlivost, což umožňuje efektivní přenos současných signálů při odolání provozních napětí.

Nadřazenost produktu

Naše produktové pokovování šroubů a spodní desky dosahuje 8um/min, což je více odolné proti vlhkosti a odolné proti rezipu. Lesk je lepší.

1.	Aplikace	Měření
2.	Instalace	Krytý
3.	Constructson	Suchý typ epoxidové pryskyřice obsazení
4.	Izolace	Odlitková pryskyřice
5.	Počet fází	Singl
6.	Hodnocená frekvence	50 Hz
7.	Syaten primární jmenovité napětí	33 kV fáze do fáze
8.	Maximun Syatenovy napětí	36 kV fáze do Phaze
9.	Syaten uzemnění	Účinně uzemněný
10.	Základní úroveň izolace (1,2/50 u sec.	170 kV
11.	Napětí s výkonem (1 min.50 Hz)	70 kV
12. 13.	Poměr: Podavač 11 kV Počáteční	400/5a Jediné vinutí
14.	Sekundární	Jediné vinutí
15.	Třída přesnosti	0,2/0,25 pro měření
16.	Břemeno a) Pro měření	10-15 VA
17.	Krátké časové hodnocení	Minimálně 80 ka po dobu 1 sekundy
18.	Prodloužené hodnocení Curent	Hodnocený proud 120HOF
19.	CRASPAGE vzdálenost	30 mm/kV (minimum)
20.	Norma	Dessmn, výroba, teating, inatallation a výkon musí být v souladu s Nejnovější vydání IEC 61869-1 a IBC 61869-2
