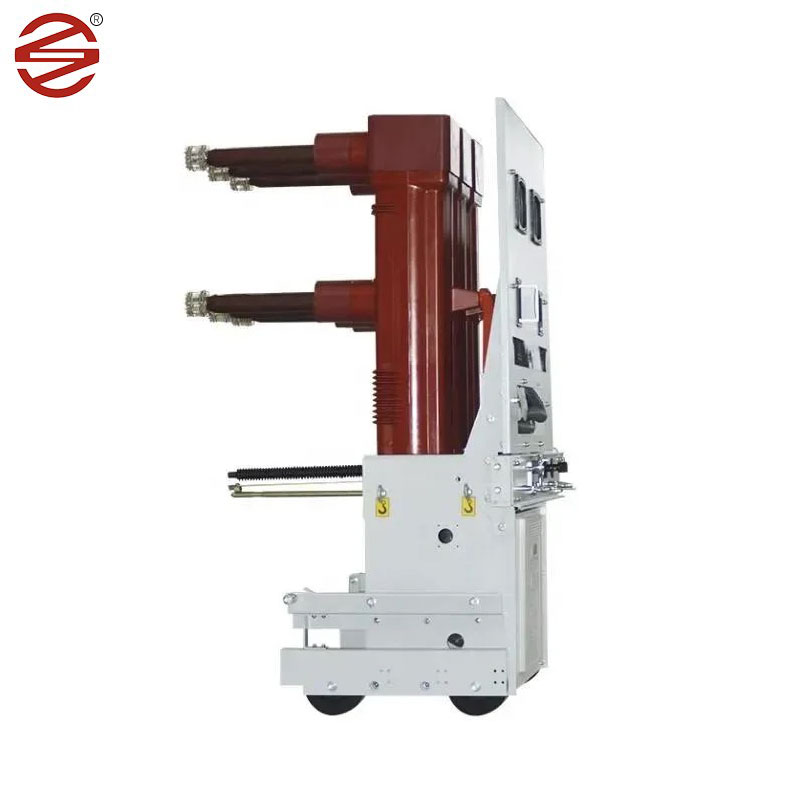

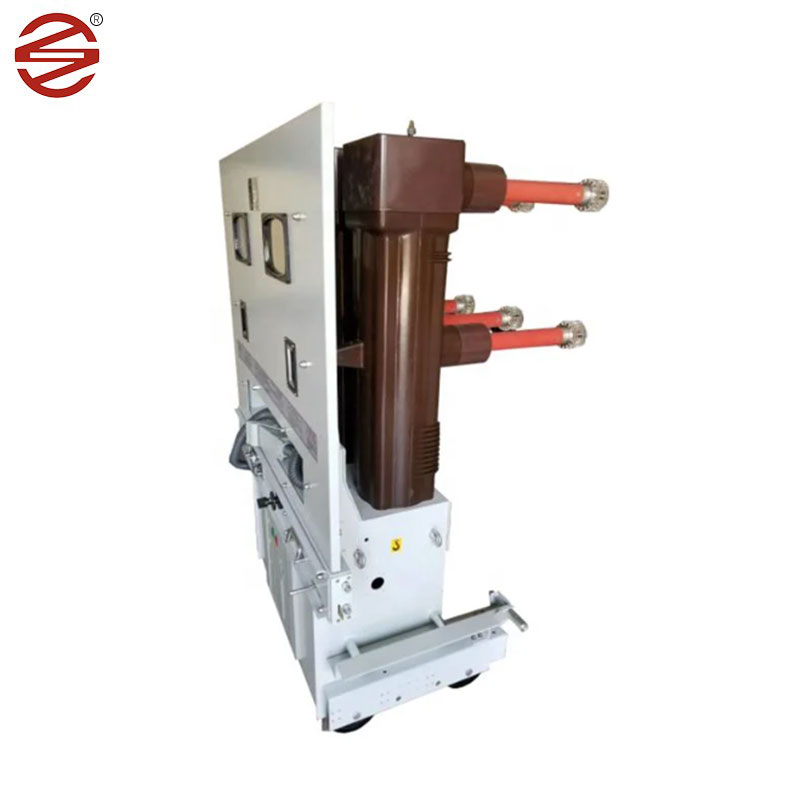

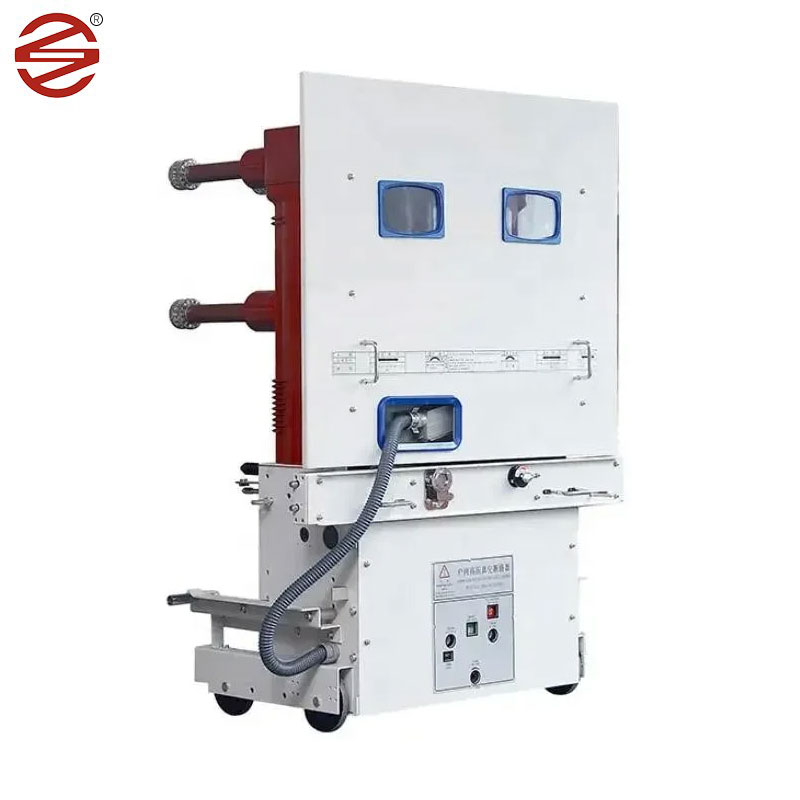

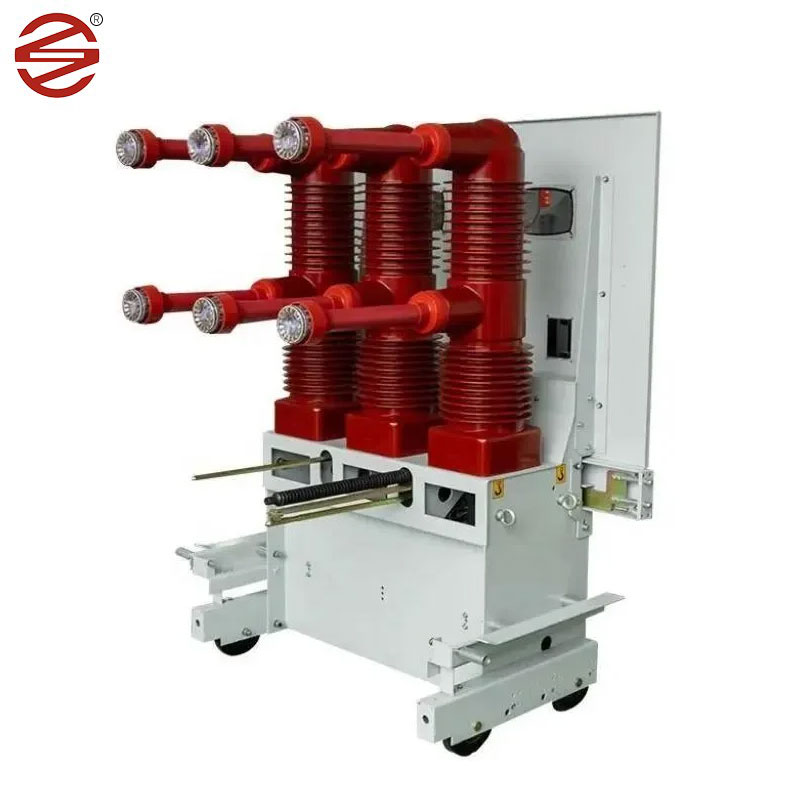

40,5 kV vakuové jistič

Vysavač vakuového obvodu 40,5 kV vyrobený společností Dahu Electric je vhodný pro třífázový AC 50Hz, 40,5 kV systém. Může být použit pro průmyslové a těžební podniky, elektrárny a rozvodny jako přepínání proudu zatížení, přetížení proudu proudu a je vhodný pro časté provozní příležitosti. Tento jistič přijímá strukturu uspořádání nahoru a dolů, což účinně snižuje hloubku jističe. A přijměte složenou izolační strukturu, třífázové obloukové hasicí komoru a přidružené nabité tělo oddělené třemi nezávislými epoxy pryskyřičnými izolačními skořápkami.

Odeslat dotaz

Popis výrobku

Po použití složené izolační struktury 40,5 kV vakuový jistič splňuje požadavky na vzdálenost vzduchu a dotvarování vzdálenosti za normálních provozních podmínek a účinně snižuje objem jističe, hlavní vakuový přerušení vodivé smyčky a dynamické a statické vodivé připojení jsou instalovány v izolačním válci. Elektrická připojení hlavního obvodu jsou pevná spojení s vysokou spolehlivostí.

Podrobnosti o produktu

Modulární mechanismus

Návrh modulárního mechanismu, vysoce standardizovaná struktura;

Mechanismus se snadno sestavuje / rozebírá a snadno se udržuje;

Vysoká spolehlivost s menším počtem částí

Integrovaná rukojeť nabíjení, usnadňuje provoz

Pol typu pot

Izolační materiál přátelský k životnímu prostředí, PA66 poskytuje nízkou hmotnost, vysoký dielektrický výkon;

Recyklovatelná a snadná likvidace po životním cyklu produktu;

Nákladově efektivní a spolehlivá;

Vysavadlo jističe

Plně splňuje požadavky standardů IEC a GB;

Úplné vzájemné blokování, zabránění nesprávnosti a zajištění bezpečnosti v provozu;

Modulární design, zkrácená dodací lhůta;

Malý úvodní odskok a vynikající výkon;

Výhoda výkonu

Produkt je vybaven mechanismem provozního permanentního magnetu, mechanismus je vybaven permanentním magnetem, permanentním magnetem, který poskytuje zadržovací sílu, takže přepínač je udržován v otevřeném a uzavřeném stavu, ve srovnání s konvenčním pružinovým provozním mechanismem, je počet mechanických částí snížen, je mechanický přenosový řetězec zkrácen.

Hlavní technická specifikace

projekt		jednotka	Parametr
Jmenovité napětí		KV	40.5
Hodnocený proud		A	1250		1600	2000、2500
Hodnocení přeložení zkratu		The	25	31.5	25	31.5
Dynamický stabilní proud (maximální hodnota)		The	63	80	63	80
4S tepelný stabilní proud		The	25	31.5	25	31.5
Hodnocené zkratové výroby proudu (maximální hodnota)		The	63	80	63	80
Doba prolomení jmenovitého zkratu		Časy	20
Jmenovitá provozní sekvence			O-0.3 S-CO-180 s-CO
Hodnocená izolace úroveň	1 min výkonové frekvence vydrží napětí	KV	95
	Lightning Impulse odolat napětí (maximální hodnota)		185
Mechanický život		Časy	10000
Ohodnoceno otevření banky s jedním kondenzátorem a aktuální		A	630
Ohodnoceno běh kondenzátoru zády k sobě		A	400
Napětí s hodnocením motoru energie		V	AC 、 DC: 110; 220
Hodnocená síla motoru pro skladování energie		W	≤230
Doba skladování energie motoru pro skladování energie		S	≤15
Jmenovité napětí uzavření a otevírací cívky		V	DC: 110; 220
Hodnocený proud uzavření a otevírací cívky		A	1,05 (110 V) 0,96 (220 V)
Kontaktní otevření		mm	20 ± 2
Kontaktní mrtvice		mm	7,5 ± 1,5
Třífázová kombinace různých období		paní	≤2
Odskočit čas uzavření kontaktu		paní	≤ 3
Odolnost proti hlavnímu obvodu (s výjimkou kontaktu zdi)		dítě	≤ 40
