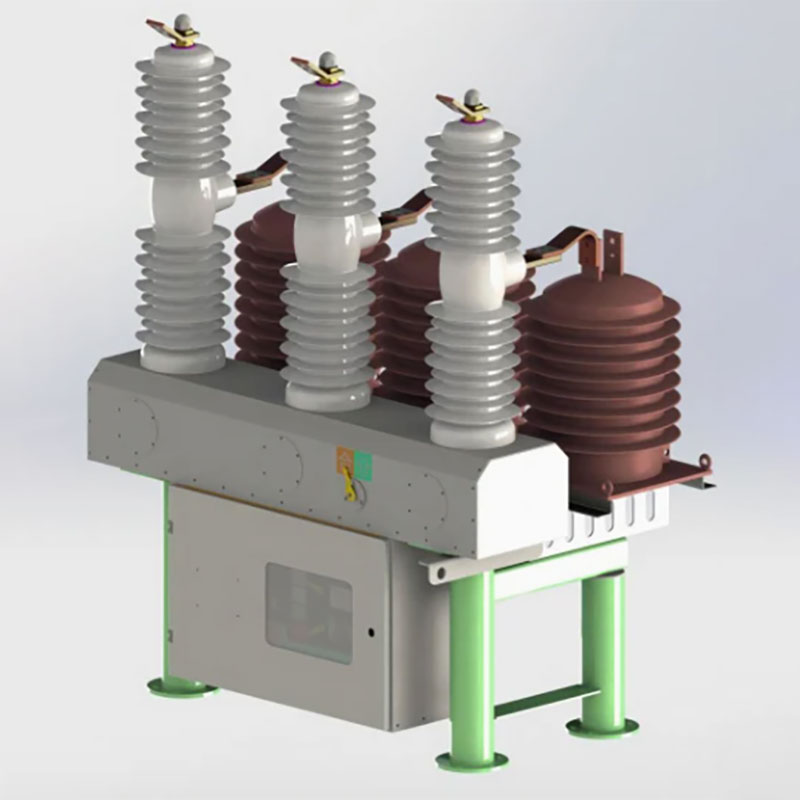

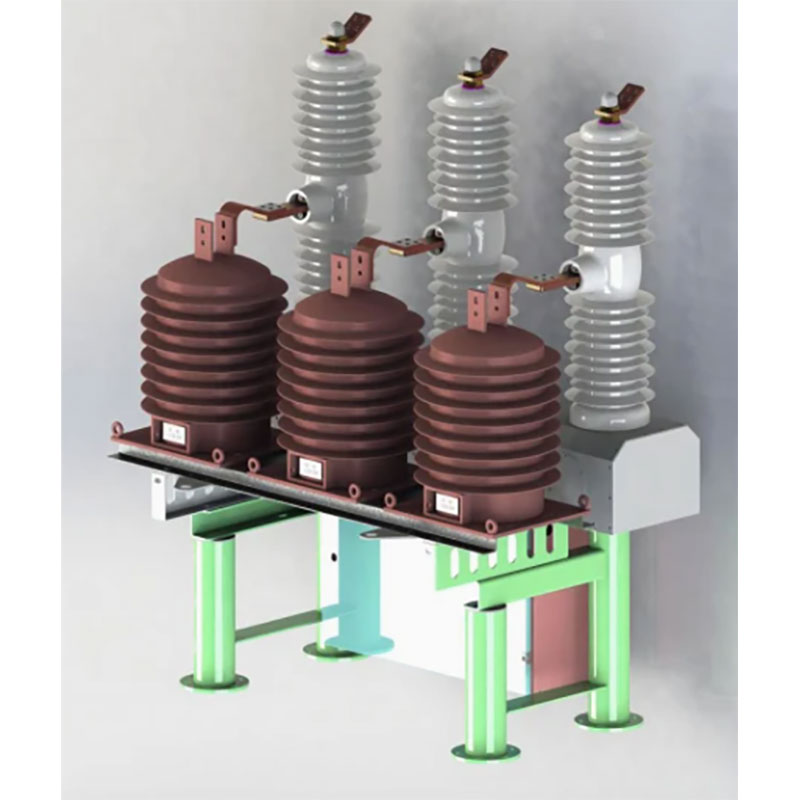

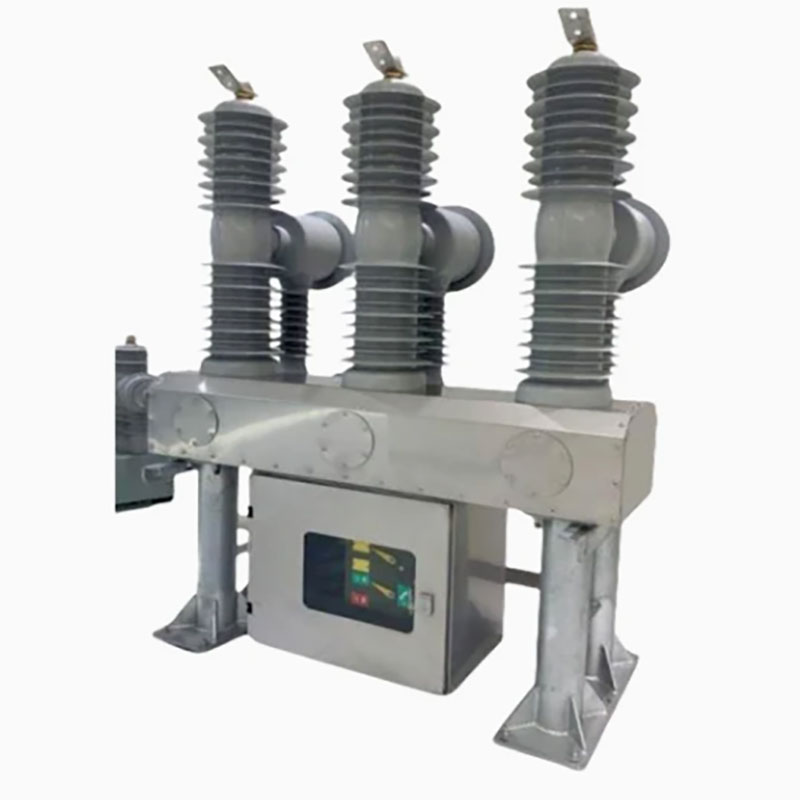

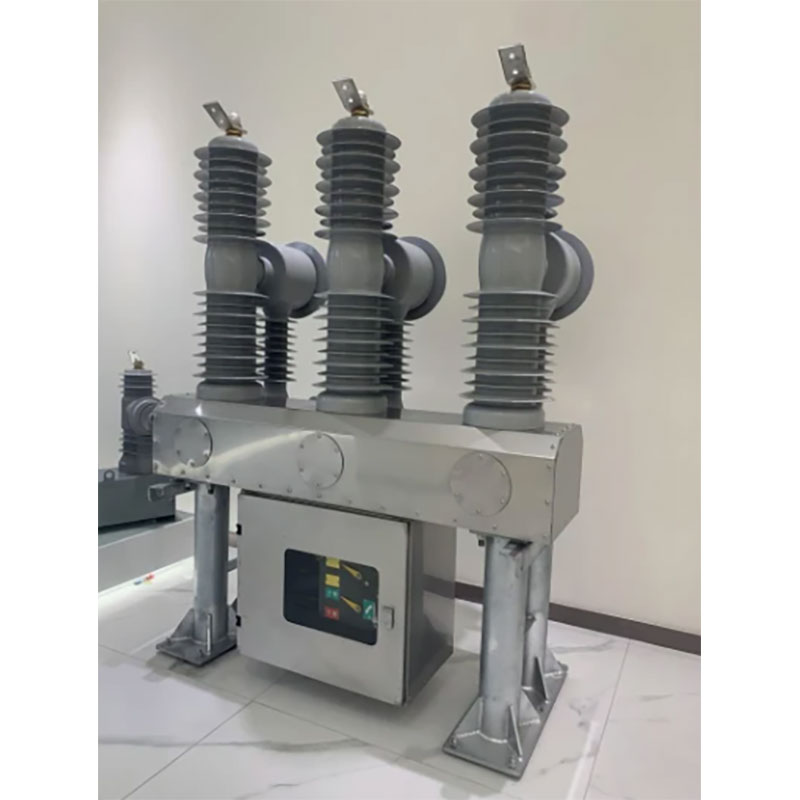

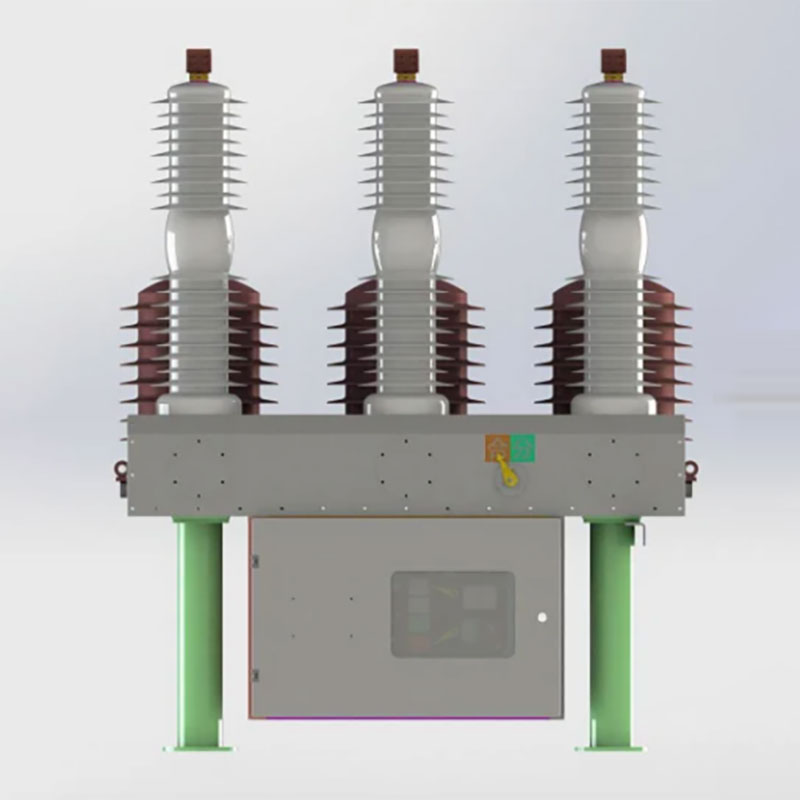

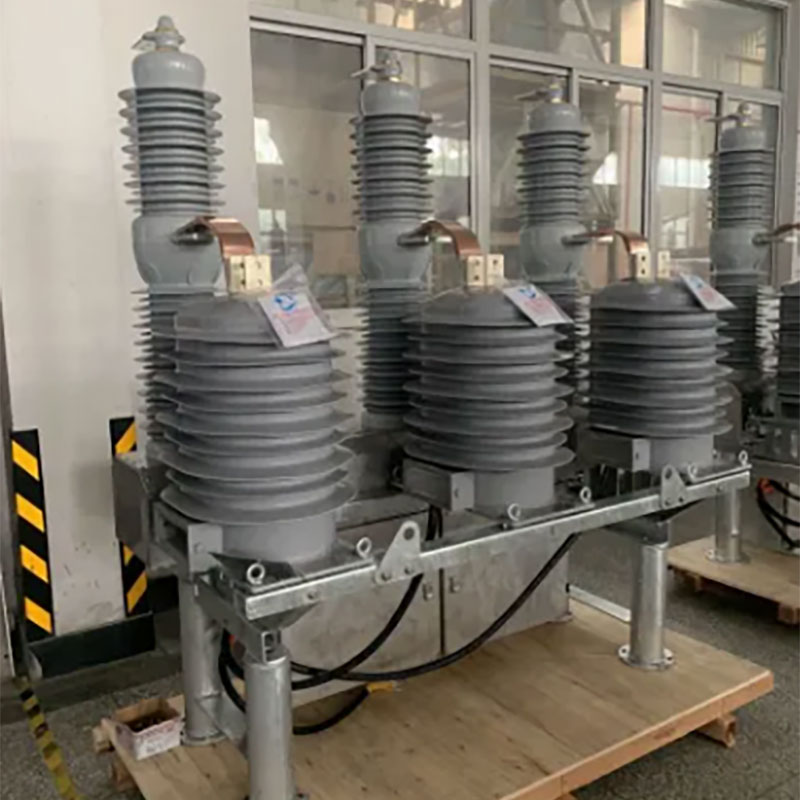

Venkovní vakuový jistič

Venkovní vakuový obvod vyráběný společností Dahu Electric je venkovní distribuční jednotkou jmenovitého napětí 40,5 kV a frekvence 50 Hz, která se vztahuje na stranu podavače rozvodny a průmyslový a těžební podnik, který vyžaduje obecnou ochranu, kontrolu a častý provoz přepínače.

Odeslat dotaz

Popis výrobku

Hlavní tělo jističe obvodu má vyhynutí vakua, jednoduchou strukturu, silnou schopnost přerušení a dlouhou životnost. Pól je vyroben z epoxidové pryskyřice / silikonové gumové kompozitní izolátor, bez oleje a plynu SF6, tento pevný izolovaný vypínač vakuového obvodu je navržen prostředí.

Po použití kompozitní izolační struktury venkovní vakuový obvod splňuje požadavky na vzdálenost vzduchu a vzdálenosti tečení za normálních provozních podmínek a účinně snižují objem jističe, hlavní vodivý vakuový přerušení a dynamické a statické vodivé připojení je instalováno v izolačním válci, takže fáze je instalována v izolačním válci, takže fáze je instalována ve fázi. Elektrická připojení hlavního obvodu jsou pevná spojení s vysokou spolehlivostí.

Podrobnosti o produktu

Modulární mechanismus

Návrh modulárního mechanismu, vysoce standardizovaná struktura;

Mechanismus se snadno sestavuje / rozebírá a snadno se udržuje;

Vysoká spolehlivost s menším počtem částí

Integrovaná rukojeť nabíjení, usnadňuje provoz

Pol typu pot

Izolační materiál přátelský k životnímu prostředí, PA66 poskytuje nízkou hmotnost, vysoký dielektrický výkon;

Recyklovatelná a snadná likvidace po životním cyklu produktu;

Nákladově efektivní a spolehlivá;

Vysavadlo jističe

Plně splňuje požadavky standardů IEC a GB;

Úplné vzájemné blokování, zabránění nesprávnosti a zajištění bezpečnosti v provozu;

Modulární design, zkrácená dodací lhůta;

Malý úvodní odskok a vynikající výkon;

Výhoda výkonu

Produkt je vybaven mechanismem provozního permanentního magnetu, mechanismus je vybaven permanentním magnetem, permanentním magnetem, který poskytuje zadržovací sílu, takže přepínač je udržován v otevřeném a uzavřeném stavu, ve srovnání s konvenčním pružinovým provozním mechanismem, je počet mechanických částí snížen, je mechanický přenosový řetězec zkrácen.

Hlavní technická specifikace

Technické parametry
Žádný.	Položka			Jednotka	Hodnota
1	Jmenovité napětí			KV	40.5
2	Hodnocená izolace úroveň (hladina moře: 1000m)	1 minutová síla frekvence odolat napětí	Suchý test		95
			Mokrý test (Země mimo izolace)		85
		Lightning Impulse odolává Napětí (vrchol) 1,2/50US			200
3	Hodnocený proud			A	1600/2500
4	Hodnocená frekvence			Hz	50/60
5	Hodnocení zkratového rozbitého proudu			The	31.5
6	Jmenovitá operační sekvence			O-0.3S-CO-180S- Co-180S-C
7	Ohodnocené časy přerušení proudu zkratu			časy	20
8	Hodnocený uzavírací proud zkratu (vrchol)			The	80
9	Hodnocený vrchol vydrží proud				50
10	Ohodnoceno krátký čas vydrží proud				31.5
11	Plně prolomit čas			S	<0,125
12	Hodnocené doba trvání zkratu				4
13	Mechanický život			časy	10000
14	Jmenovité provozní napětí a jmenovité obvod napětí			V	110/220

Mechanické charakteristické parametry jističe

Žádný.	Položka	Jednotka	Hodnota
1	Kontaktní vůle	mm	18 ± 1
2	Kontaktujte OverTravel	mm	6 ± 1
3	Rychlost otevírání	Paní	1,6 ± 0,2
4	Zavírací rychlost	Paní	0,8 ± 0,2
5	Současnost třífázového otevření a uzavření	paní	≤2
6	Fázová vzdálenost	mm	680 ± 2
7	Kontaktní uzavření času odrazu	paní	≤ 3
8	Každý fázový vodivý odpor obvodu	dítě	≤ 60
9	Uzavírací doba	paní	25 ~ 60
10	Doba otevření	paní	20 ~ 50
11	Hodnocená frekvence výkonu motoru pro skladování energie	W	110
12	Hodnocené napětí motoru Energy Storae	V	220
13	Max./min.motor napětí		120%/80%
14	Ohodnocené operační napětí		220
15	Max./min. Uzavření provozního napětí		120%/80%
16	Jmenovité provozní napětí		220
17	Max./min. Otevření provozního napětí		120%/65%

Technické parametry provozního mechanismu
Žádný.	Položka		Jednotka	Hodnota
1	Jmenovité provozní napětí	Otevření Tripper	V	AC220
		Uzavření Tripper		AC220
2	Jmenovitý odpor	Otevření Tripper	Ω	56
		Uzavření Tripper		56
3	Hodnocená frekvence výkonu	Otevření Tripper	W	320
		Uzavření Tripper
4	Frekvence výkonu motoru energie			110
5	Jmenovité napětí skladování motorové energie		V	AC220
6	Doba skladování energie		S	≤ 10
